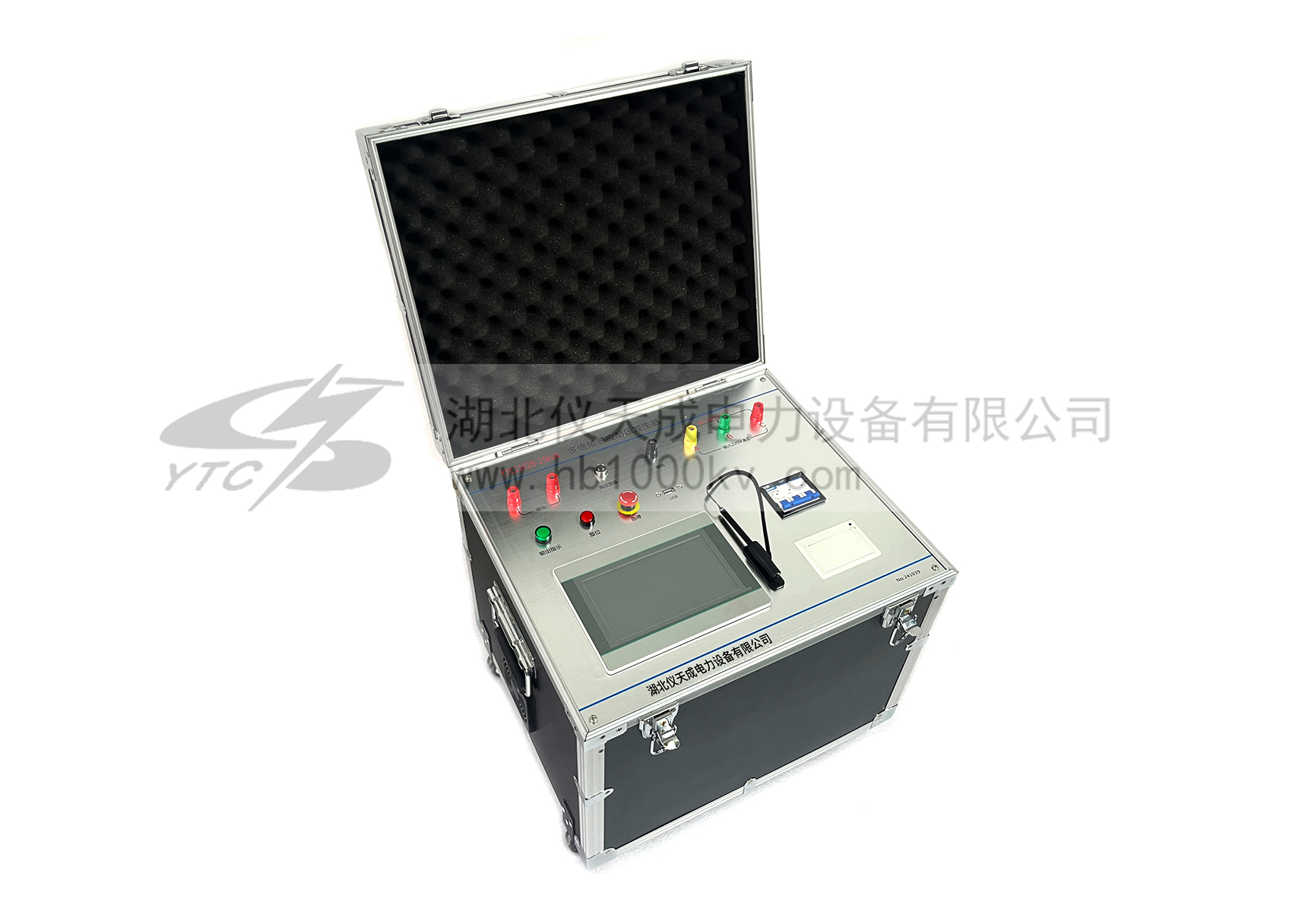

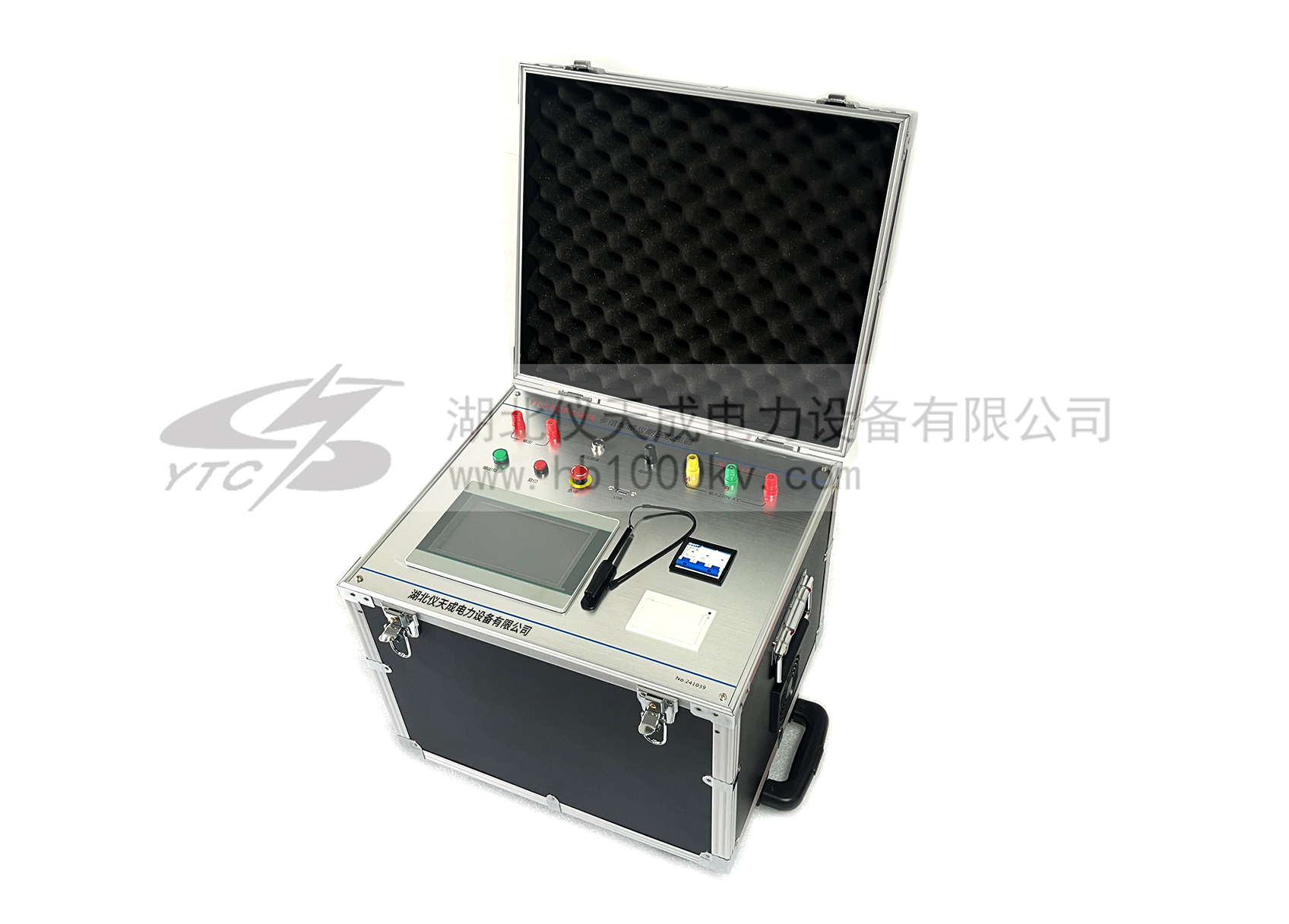

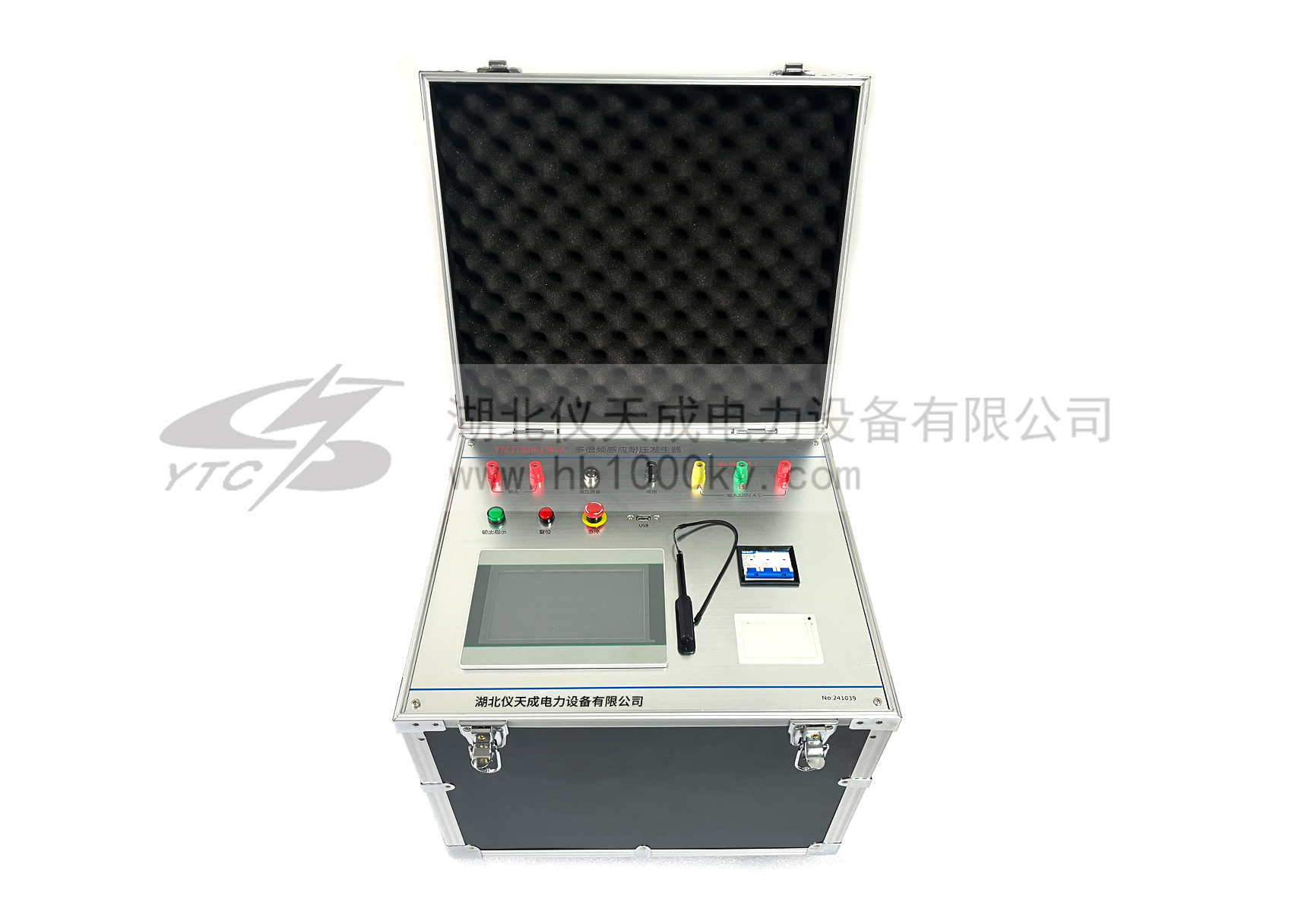

YTC1102B-15kVA 多倍頻感應耐壓發生器

電壓互感器（PT）是電力系統中的關鍵設備，感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

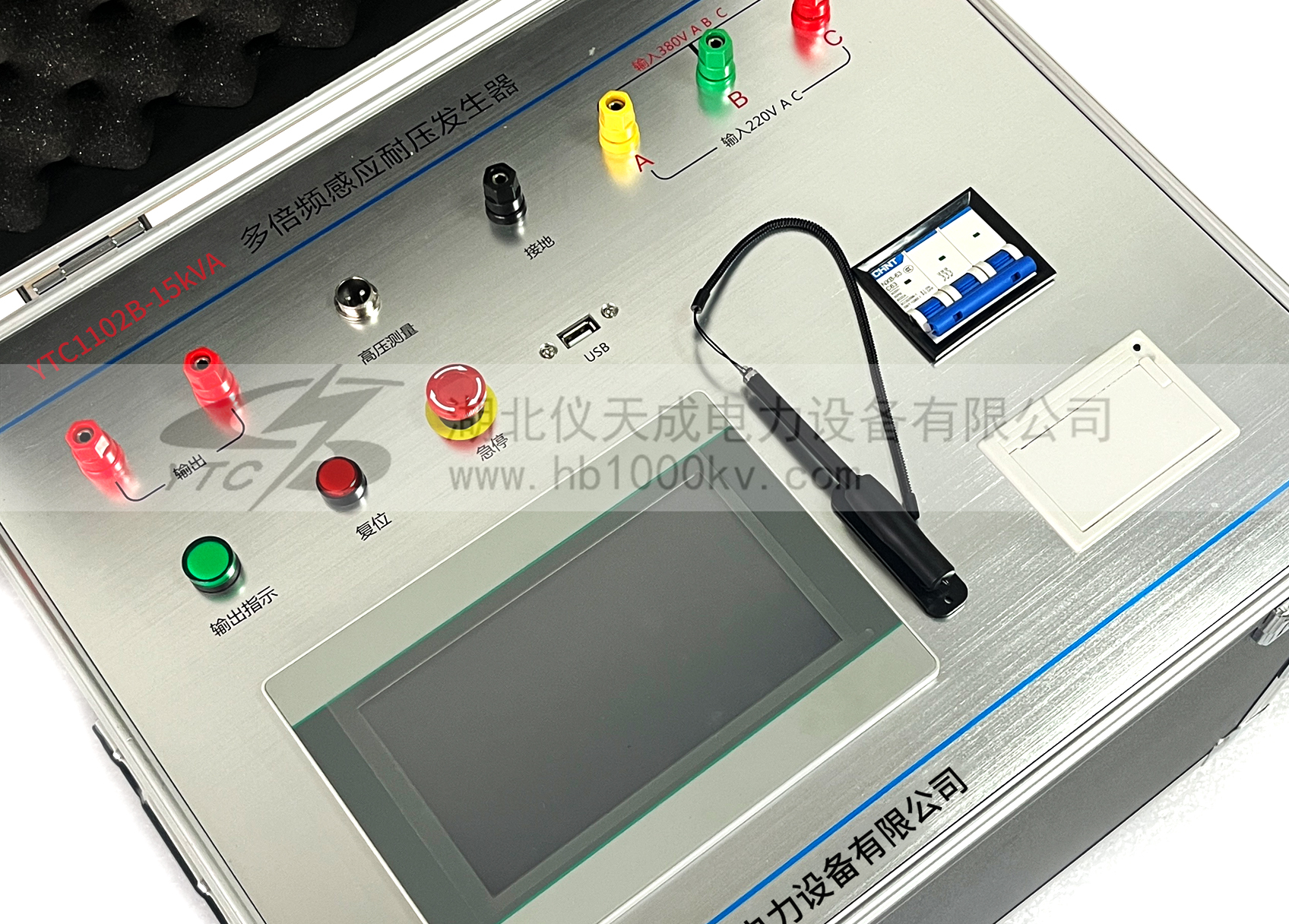

我公司生產的多倍頻感應耐壓裝置采用微機控制，結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。
注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，還能用于其它需要使用變頻電源的場合。

主要特點：
1.一機多用    不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
2.防止容升    配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
3.操作簡單    加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
4.保護全面    儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
5.顯示清新    采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
6.打印快速     儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
7.實時時鐘    能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
8.數據存儲     可存儲92組數據，存滿后還可覆蓋。
9.抗震性能     采用抗震設計，長途運輸中的顛簸不會損壞儀器。

產品別稱：電子式多倍頻試驗裝置，多倍頻耐壓試驗裝置，多倍頻發生器，電子式多倍頻發生器，電子式三倍頻電源發生器，互感器感應耐壓裝置

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

工作條件	環境溫度：-10℃～50℃ 相對濕度：30%～90%
供電電源	三相AC380V±10%或AC220±10% 50 Hz±5 Hz 如用AC220供電，功率減半
輸出頻率	30Hz～200Hz 調節細度0.1 Hz
輸出電壓	0～400V正弦波
輸出功率	20KW
最大輸出電壓	400V
最大輸出電流	45A
電壓最小分辨率	0.01V
電流最小分辨率	0.001A
電壓電流精度	±1%
外形尺寸（mm）	460（長）×340（寬）×400（高）
儀器重量	約20kg
