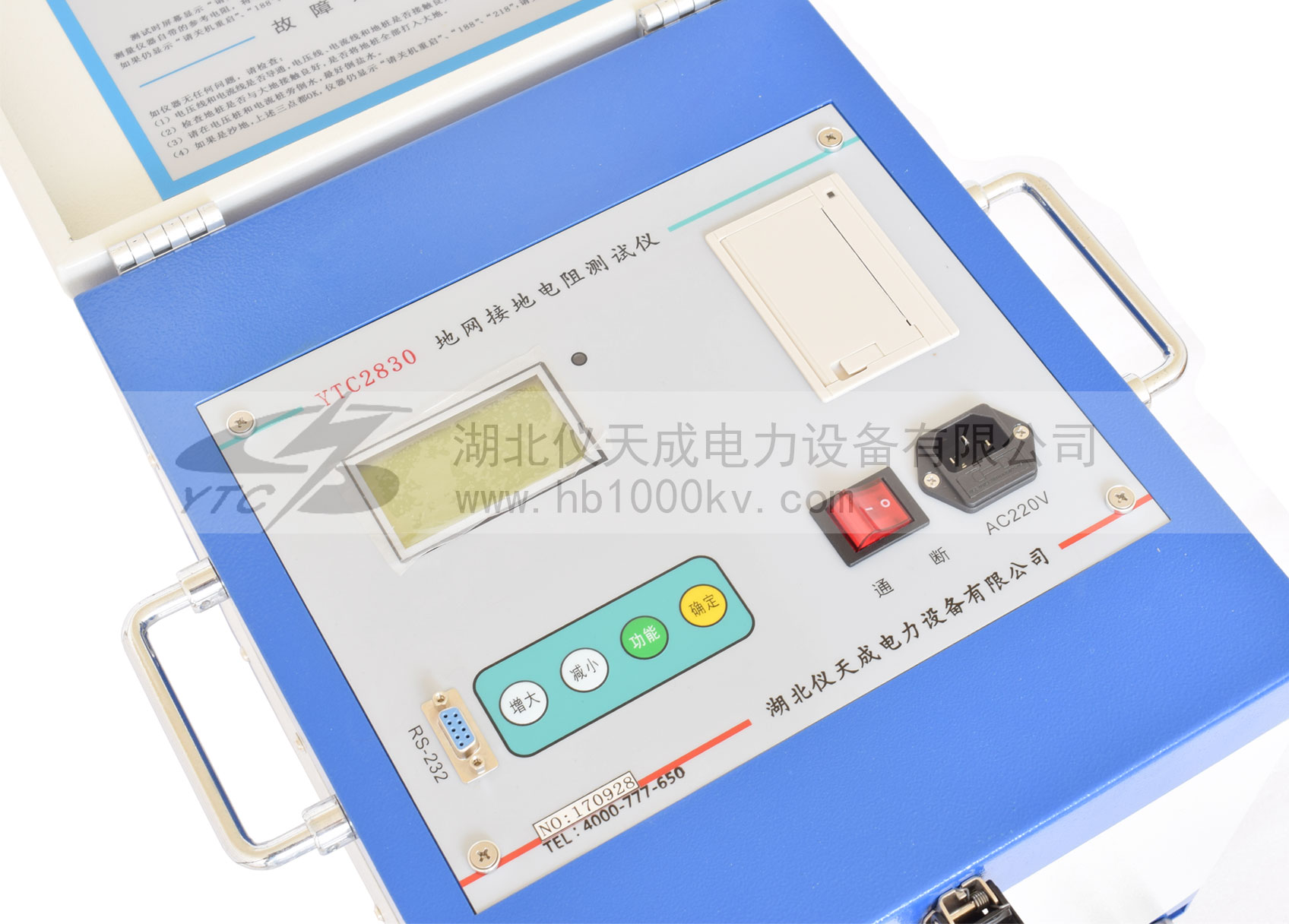

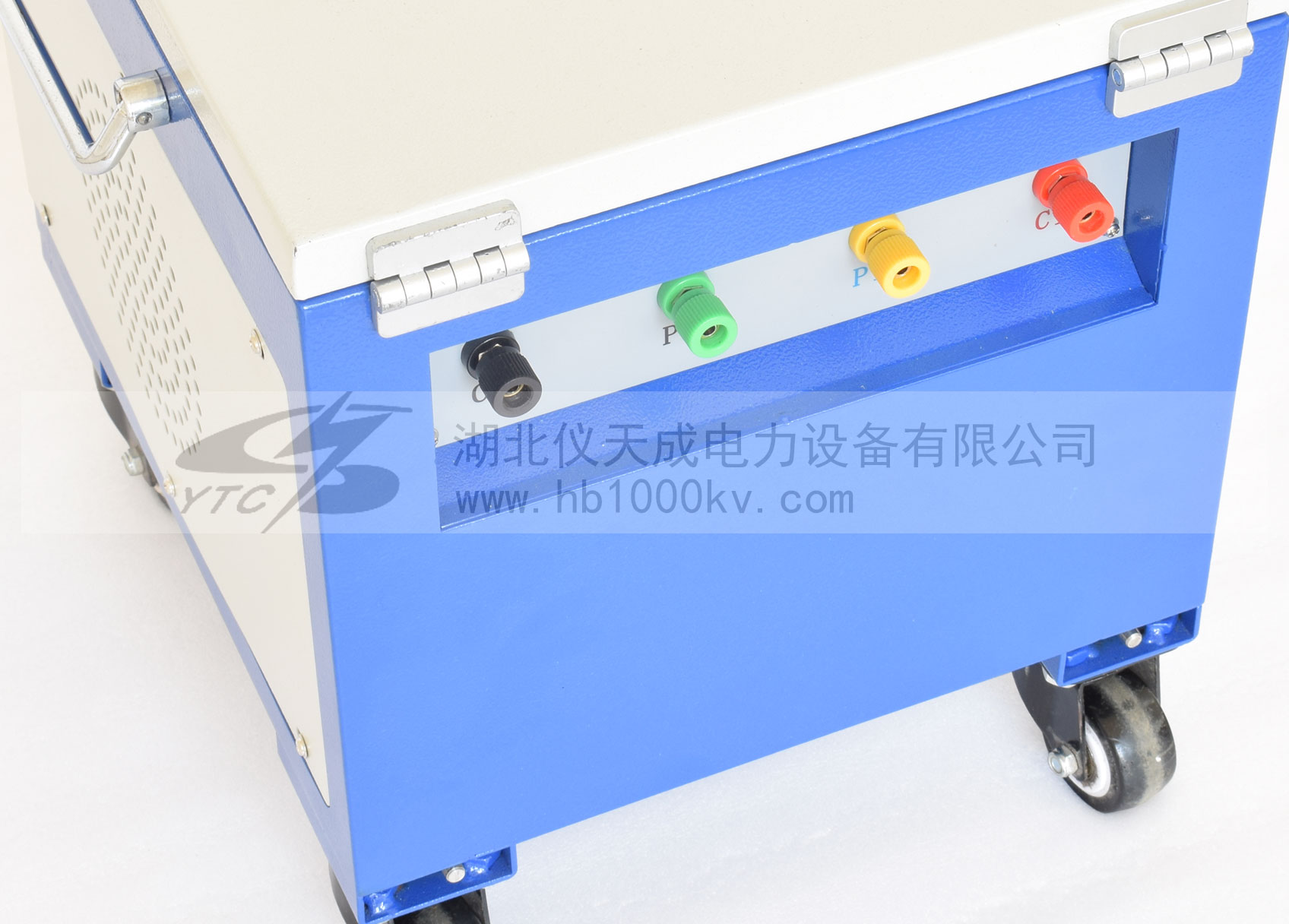

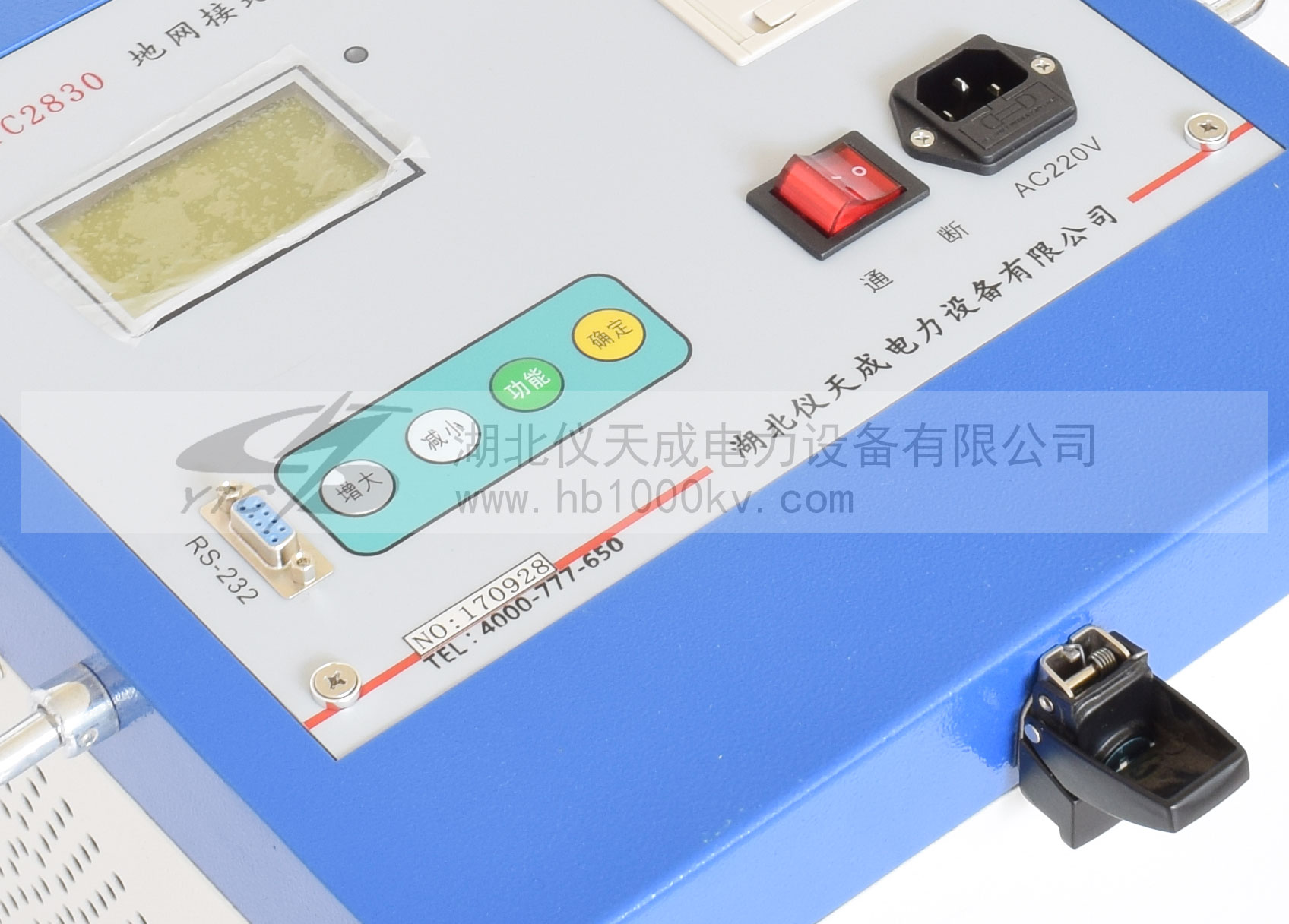

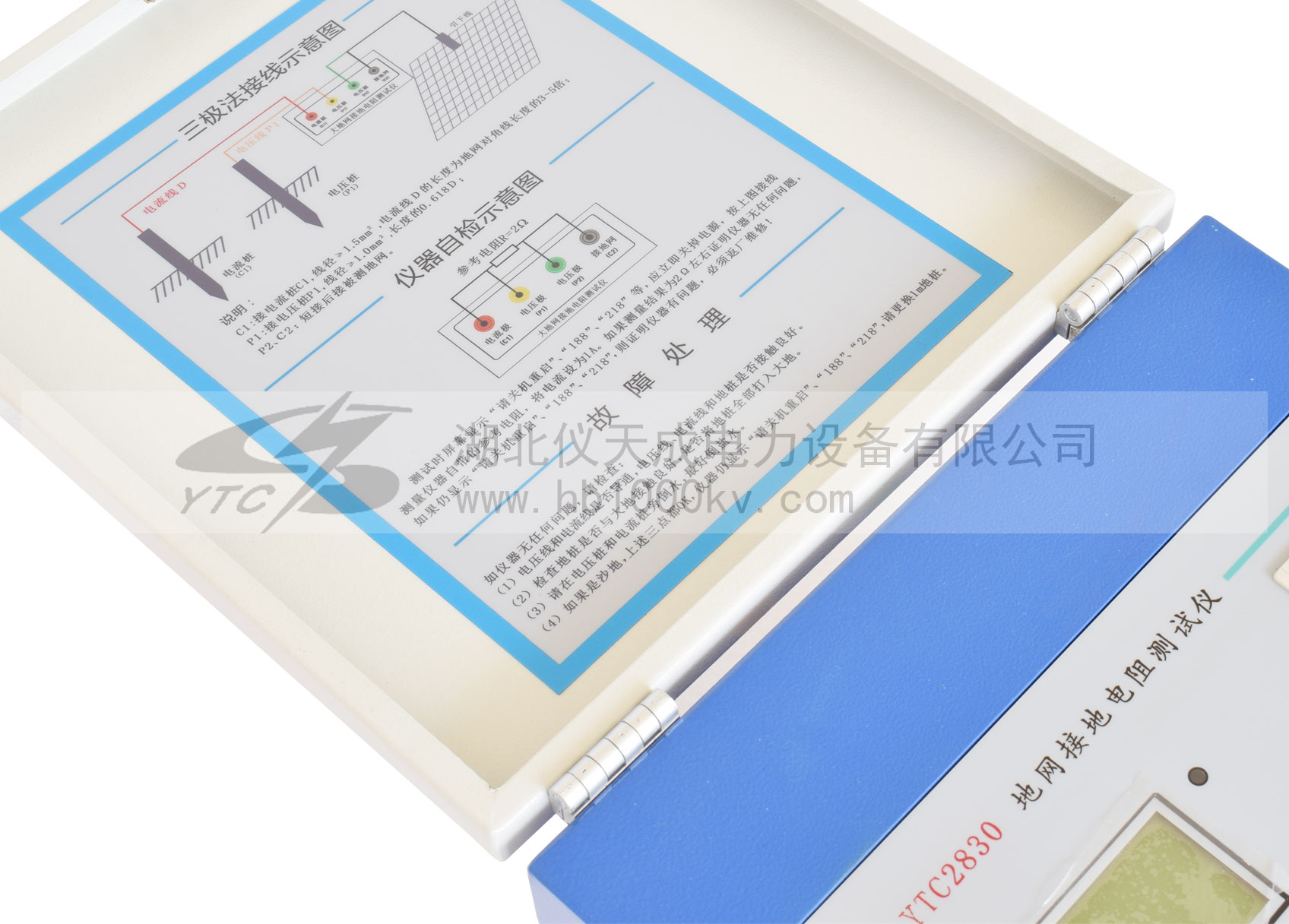

YTC2830大地網接地電阻測試儀

YTC2830大地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。

- 抗干擾性強，測量數據準確

- 精度高，基本誤差僅0.005Ω
- 功能強大，操作簡單

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC2830大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

產品別稱：地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀。

產品特征：
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
接地阻抗技術指標	測量范圍	0～200Ω（含電流樁阻抗）
	分辨率	0.001Ω
	分辨誤差	±（讀數×1％+0.005Ω）
	最大輸出電壓	AC 400V (45Hz、55Hz，雙頻，正弦波)
	最大輸出電流	AC 5A (45Hz、55Hz，雙頻，正弦波)
	電流輸出檔位	5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔
	抗干擾能力	抗工頻50Hz電壓10V
	測量線要求	電流線銅芯截面積≥1.5mm²
	測量線要求	電壓線銅芯截面積≥1.0mm²
	供電電源	AC220V±10％，50Hz
	儀器尺寸	295×340×310
	儀器重量	30kg
土壤電阻率技術指標	測量范圍	0~1000Ω · m（歐姆 · 米）
	測量精度	±2%
	分辨率	0.01Ω · m
