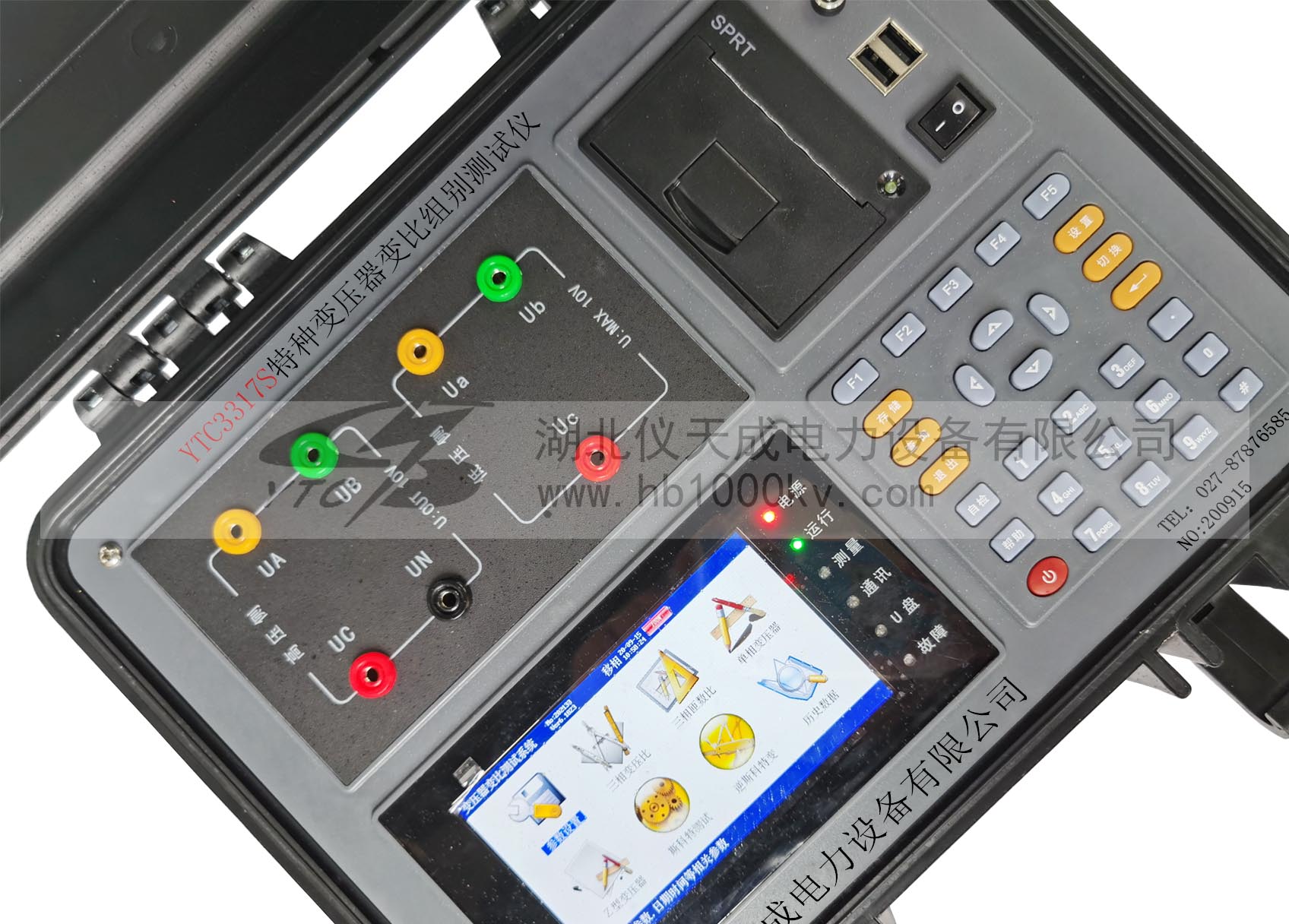

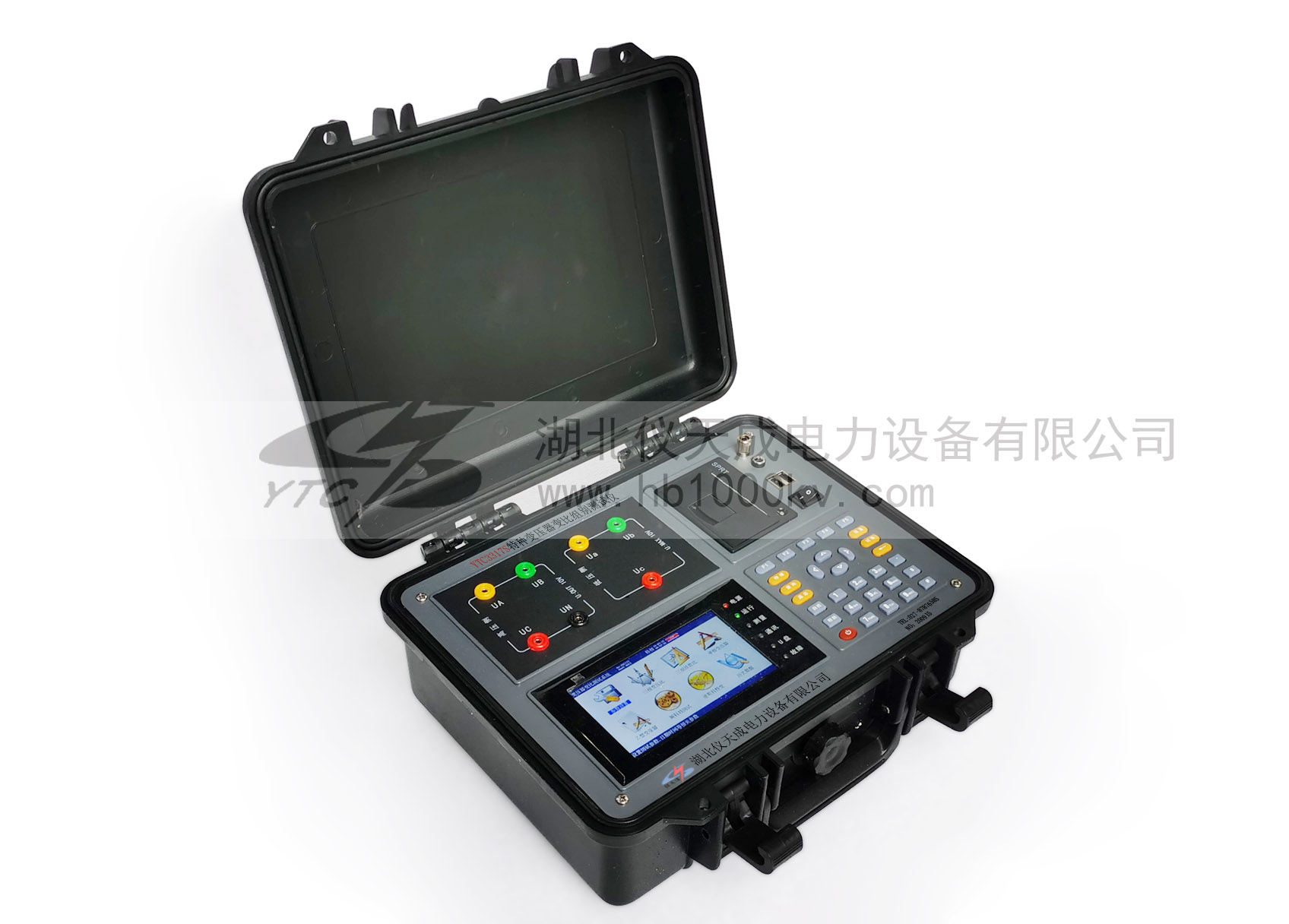

YTC3317S特種變壓器變比組別測試儀

YTC3317S特種變壓器變比組別測試儀適用于特種變壓器的變比及相位差測試及帶移相的整流變壓器的測量工作。
可自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源，內部具有過流保護功能，高、低壓反接的保護功能，測試結果不受工頻電源頻率及幅值波動的影響。
操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC3317S特種變壓器變比組別測試儀適用于特種變壓器的變比及相位差測試及帶移相的整流變壓器的測量工作。工作流程：輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，然后計算出組別、變比、誤差、相位差。
YTC3317S特種變壓器變比組別測試儀可自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源，內部具有過流保護功能，高、低壓反接的保護功能，測試結果不受工頻電源頻率及幅值波動的影響。操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。

產品特征：
1、特別適合特種變壓器的變比及相位差測試。
2、特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度　
3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
4、不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
5、可以三相同時測量。
6、測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比。
7、速度快，一組數據的測試時間為8秒鐘。
8、測試結果不受工頻電源頻率及幅值波動的影響。
9、內部具有過流保護功能，高、低壓反接的保護功能。
10、可以完全由上位機控制整個測試過程，保存數據，打印試驗報告。
11、測試結果自動保存，可保存99個。
12、儀器內置使用說明書，可以隨時查閱。

產品別稱：變壓器變比組別測試儀、變比組別測試儀、變壓器變比全自動測試儀、變壓器變比測量儀、變壓器變比全自動測量儀。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
1、變比測量范圍	0.9~10000
2、測量速度	35秒內完成三相測試
3、測量精度	高壓側電壓的測量精度	0.05%
	低壓側電壓的測量精度	0.1%
	相角分辨率	0.01°
	相角測量精度	0.1°
	變比分辨率	0.0001
	變比測量精度	0.1%（0.9－200）
		0.2%（200－2000）
		0.3%（2000－10000）

4、攜帶方便、適合野外作業
5、外形尺寸	320×240×130
6、重量	2.6Kg
