YTC2330A高低壓電流互感器變比測試儀

YTC2330A高低壓電流變比測試儀突破傳統檢測方式，專為在線測量運行中的35kV以下（如：10kV或35kV）的高壓電流互感器、變壓器的初級、次級電流大小、變比、比差、角差、相別、極性、漏電流而精心設計制造的。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

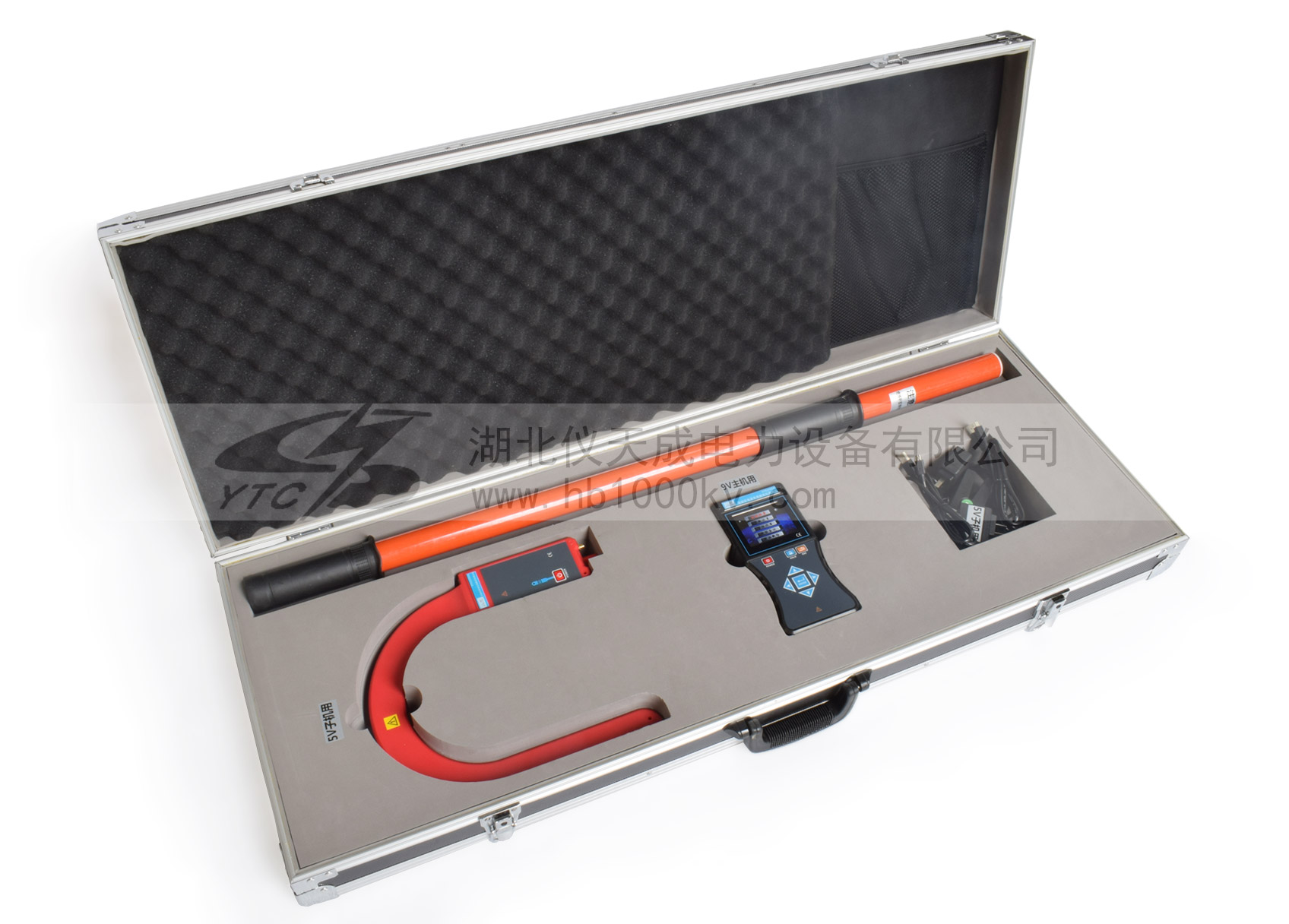

YTC2330A高低壓電流變比測試儀由一次高壓鉤式檢測儀、一次低壓柔性電流鉗、接收器(主機)、二次電流鉗、絕緣桿等組成。廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。一次高壓鉤式檢測儀內置雙層柔性線圈，輕便、精度高、量程廣、線性度好，連接伸縮絕緣桿，能在線測試35kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜的漏電流、電流、負荷等。無線接收數據直線距離約160米，電流量程為AC 0～5000A，測量導線或電纜最大外徑為Ф168mm，可測量母排最大尺寸為168mm×245mm。

產品特征：

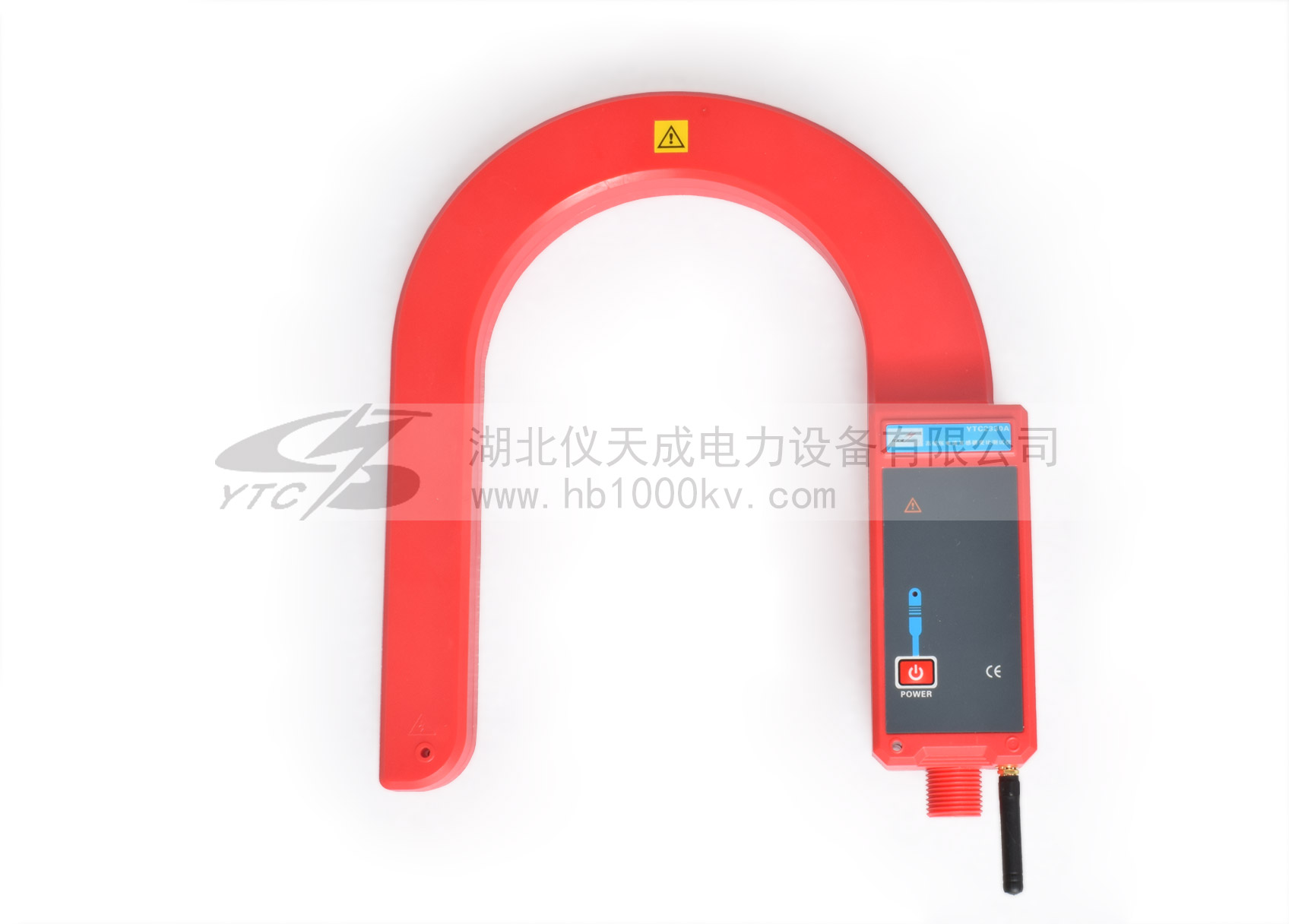

1、一次高壓鉤式檢測儀可以掛在線路上測試，節省操作人員體力。

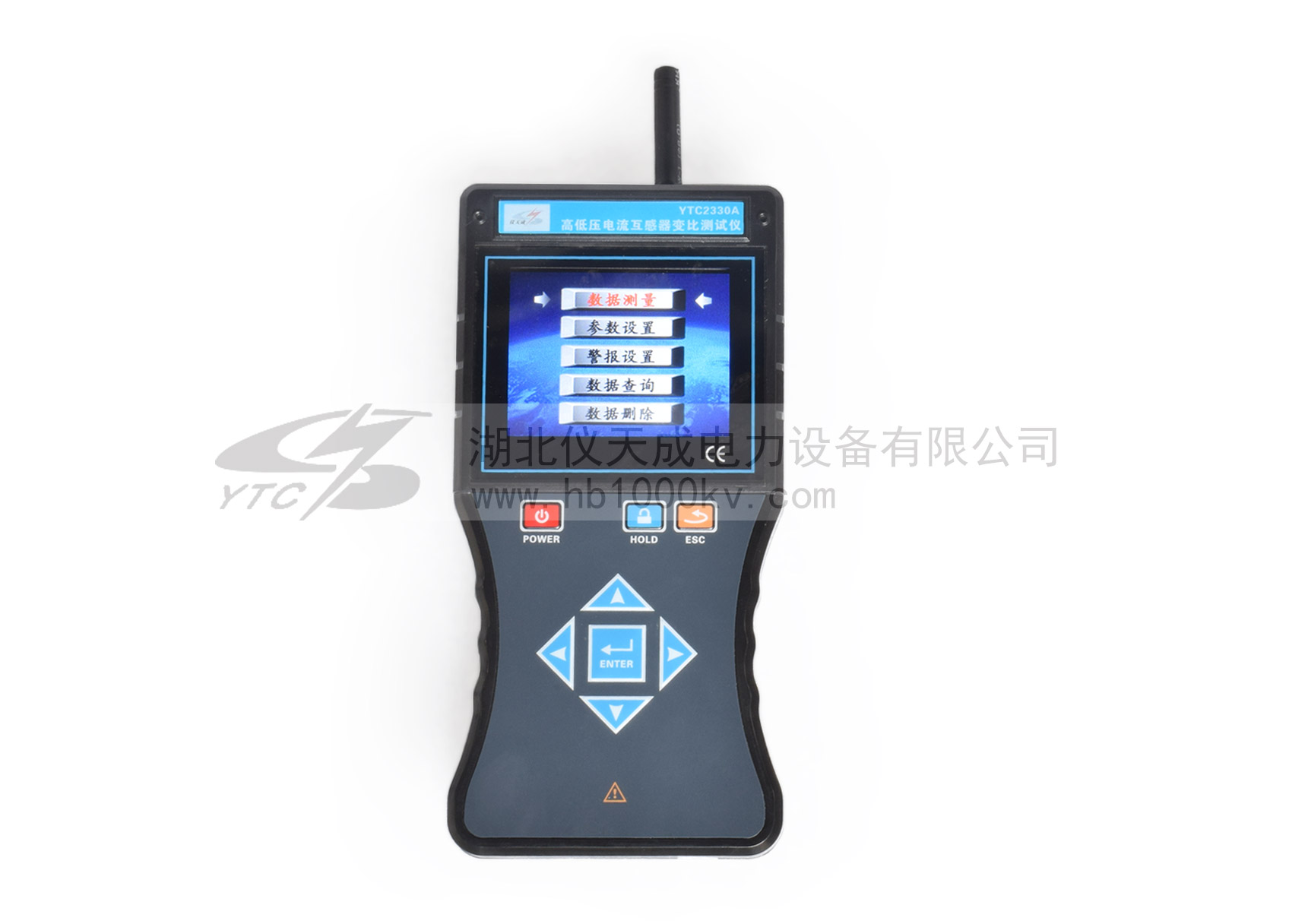

2、接收器主機采用3.5寸真彩液晶屏，圖形界面顯示，清晰直觀。

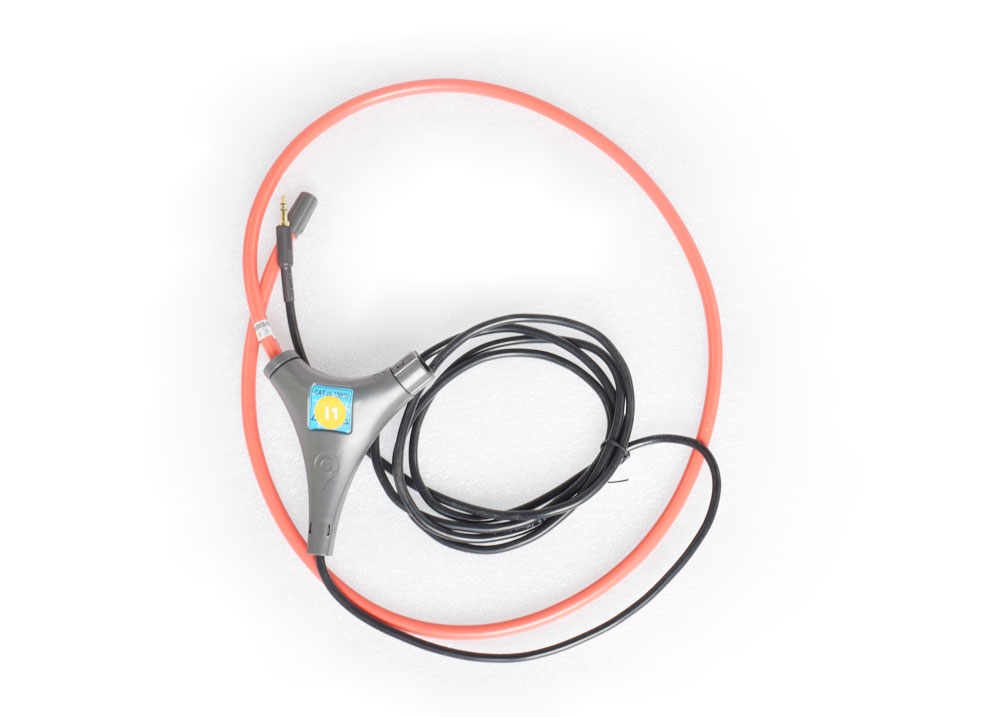

3、一次低壓柔性電流鉗，為洛氏線圈，測量電流范圍廣。

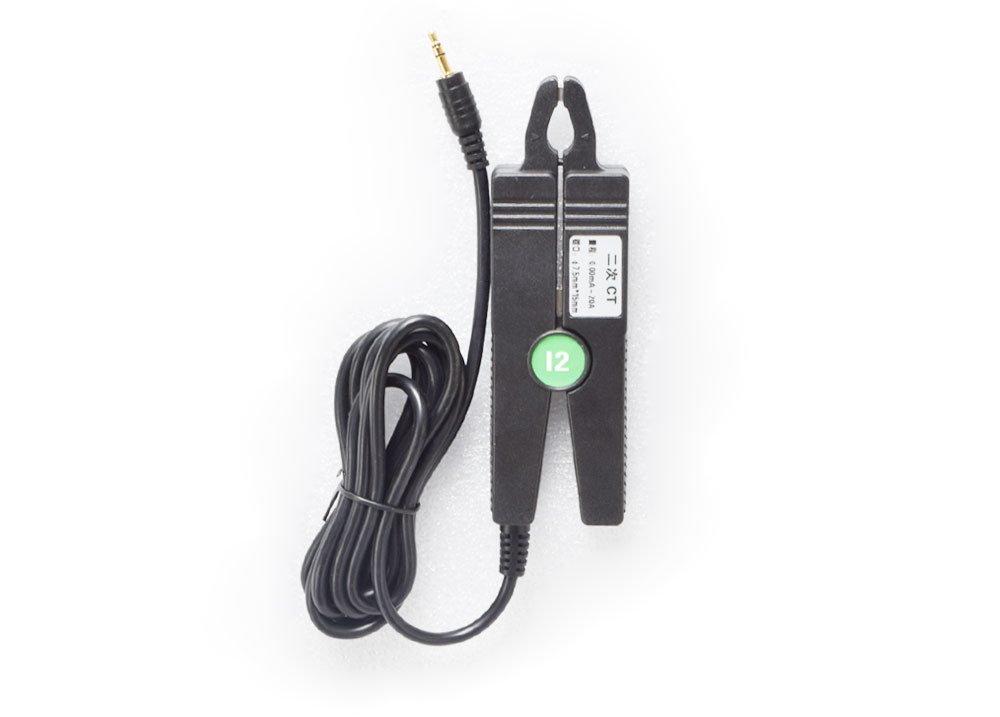

4、二次鉗鉗頭尖細，非常適合于排線密集的場所。

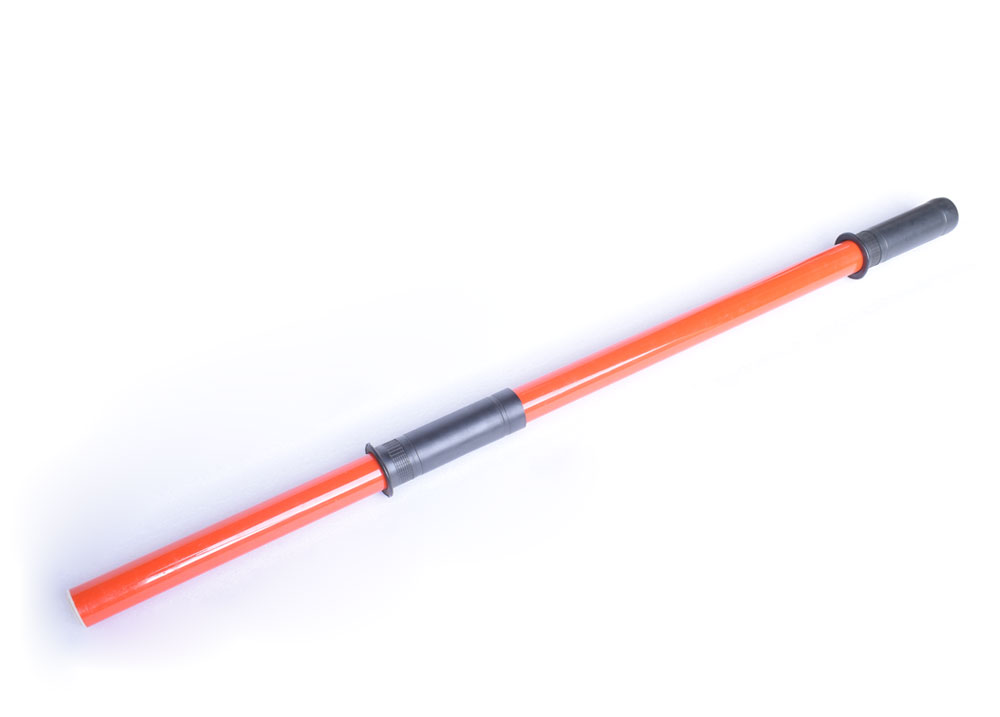

5、絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。
6、儀表還具有數據保持、數據存儲等功能。

7、監控軟件具有在線實時監控、動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
功能	高低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試；變壓器兩側電流大小、變比在線測試；負荷電流測試

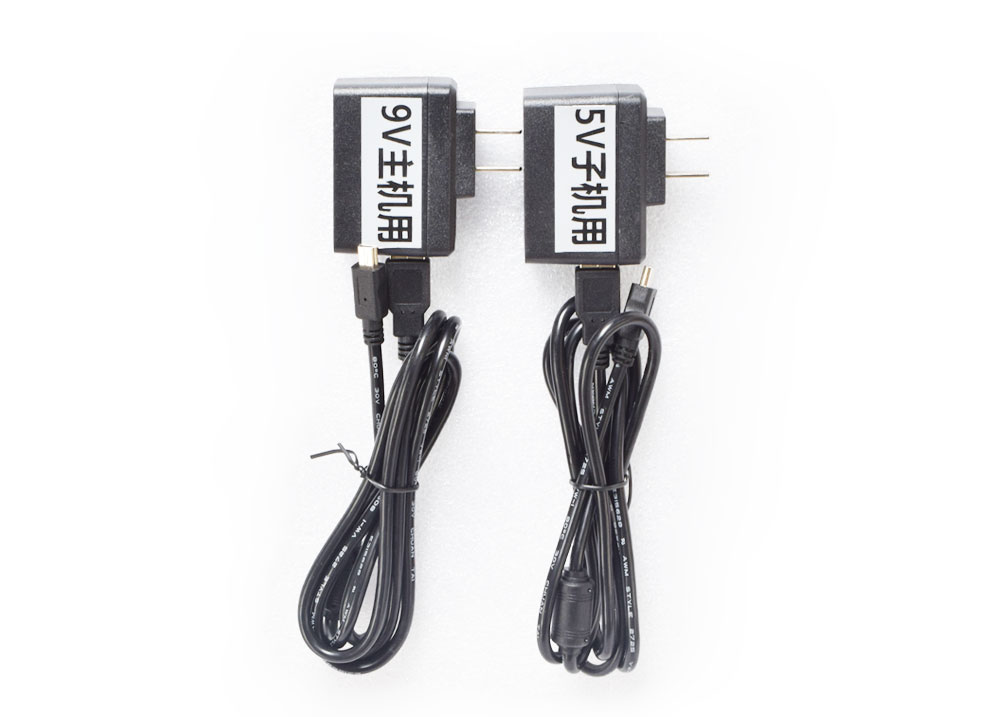

電源	DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
測試方式	高壓一次鉤式CT，可以掛在線路上測試
	低壓一次柔性CT
	二次鉗形CT
傳輸方式	433MHz無線傳輸，直線傳輸距離約160m
顯示模式	3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度
測量切換	測量界面下按左右箭頭鍵切換高壓和低壓CT變比測量
可測線徑	鉤式檢測儀：Ф168mm導線，或168mm×245mm母排
	柔性電流鉗：Ф300mm(可定制更大內徑的線圈)
	低壓電流鉗：Ф7.5mm×13mm
測量范圍	鉤式檢測儀：AC 0.00A~5000A
	柔性電流鉗：AC 0.00A~10.00kA
	低壓電流鉗：AC 0.00mA～20.00A
分辨力	鉤式檢測儀：10mA
	柔性電流鉗：10mA
	低壓電流鉗：0.01mA
高壓一次電流精度	0.00A～99.9A: ±2%±5dgt (23℃±3℃，80%RH以下)
	100A～499A: ±3%±5dgt (23℃±3℃，80%RH以下)
	500A～5000A: ±4%±5dgt (23℃±3℃，80%RH以下)
低壓一次電流精度	0.00A～99.9A: ±3%±5dgt (23℃±3℃，80%RH以下)
低壓一次電流精度	100A～10kA: ±2%±5dgt (23℃±3℃，80%RH以下)
二次電流精度	0.00mA～20A: ±2%±5dgt (23℃±3℃，70%RH以下)
變比	兩種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；變比最大1：9999）
換檔	自動換檔
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)
數據存儲	5000組
采樣速率	1次/秒
儀表尺寸	高壓檢測儀：長寬厚310mm×270mm×52mm
	接收器：長寬厚250mm×100mm×40mm
	二次鉗：長寬厚220mm×45mm×30mm
線路電壓	高壓CT變比測量下，35kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作)
數據保持	測量界面下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
位置誤差	高壓檢測儀：A區無位置誤差；B區約增加0.2%；C區約增加2%
位置誤差	柔性電流鉗：被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。
數據查閱	進入數據查閱模式后，按箭頭鍵翻閱所存數據
溢出顯示	電流超量程溢出功能：“OL A”符號顯示
無信號指示	當接收器沒有收到發射信號時動態顯示“----”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電
儀表質量	鉤式檢測儀：496g(含電池)
	接收器：395g(含電池)
	柔性鉗：190g
	電流鉗：230g
	絕緣桿：1.45kg
	總質量：12kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無433MHz同頻信號干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)
	接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型
