雷電沖擊試驗系統本體及直流充電電源相關認識

返回打印來源：儀天成電力時間：2025/05/28 閱讀：次

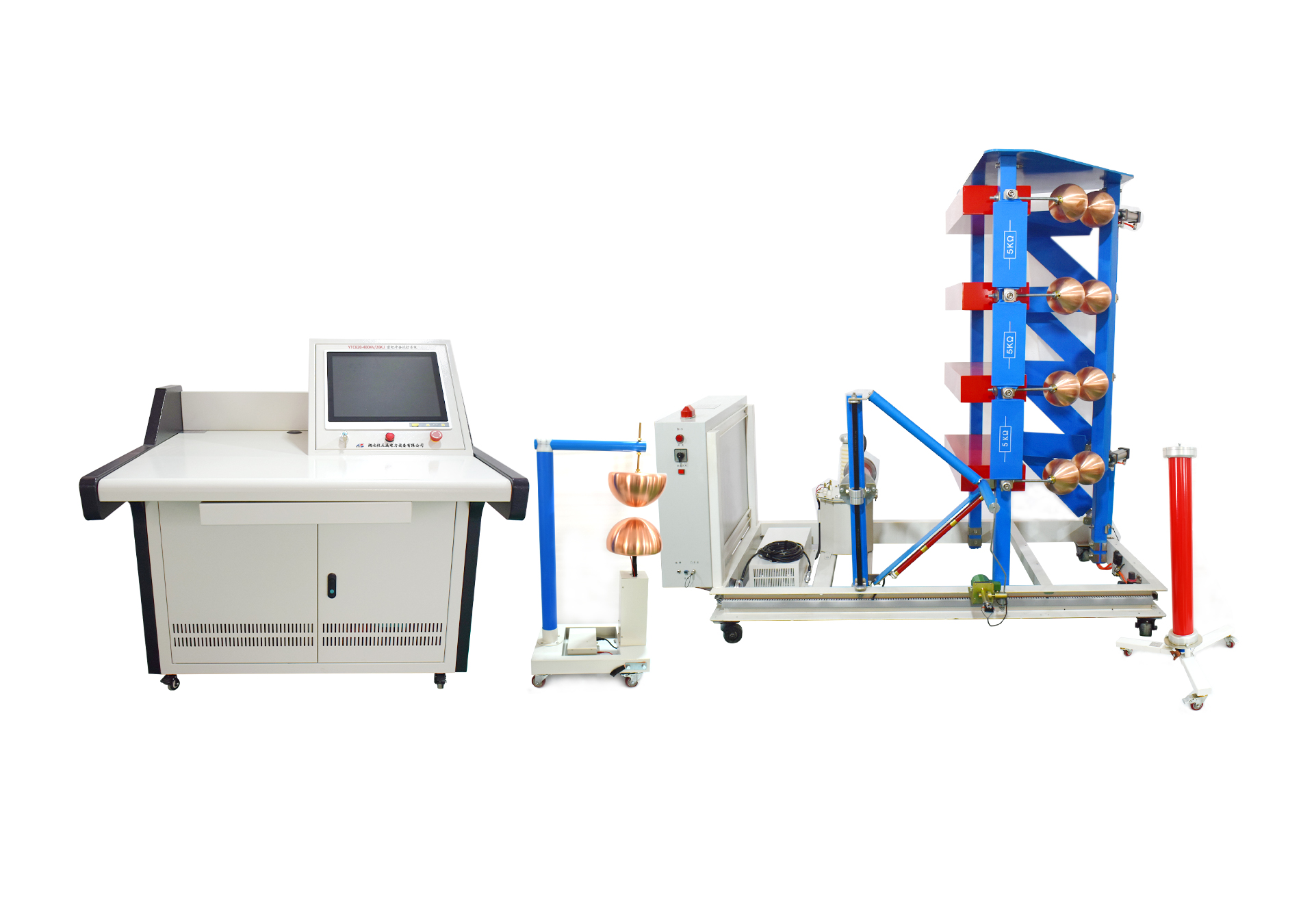

對于雷雨多發季節，我們電力部門如：變電站、發電廠以及一些大型化工廠、石油/礦井等場所都需要做好相應的防護工作，雷電沖擊試驗系統就是一款專門模擬產生自然界的雷電來進行試驗防護的裝置，完整的雷電沖擊電壓試驗系統基本組件包括以下各部分：沖擊電壓發生器本體、直流充電電源、電容分壓器（基本負載）、控制系統，今天主要給大家談談其本體及直流充電電源相關認識。

沖擊電壓發生器本體及直流充電電源有多種結構形式，基本原理都是采用Marx多級回路，即各級電容器并聯充電，然后串聯放電以獲得脈沖高電壓。標志沖擊電壓發生器本體的主要技術參數包括：額定電壓：發生器各級最大充電電壓的總和。額定儲能：發生器各級電容最大儲能的總和。對于不同的沖擊電壓發生器的結構形式，目前采用的級電壓主要有100kV、150kV、200kV、300kV 幾種，而發生器的每級電容量則根據試驗需要來合理選擇。EC 系列沖擊電壓發生器采用 100kV 的級電壓。
沖擊電壓發生器本體設計為戶內使用，采用三根絕緣立柱支撐結構。在發生器的每級將 3 根立柱聯結可靠，并互相間組成穩定的結構。發生器的每級都有一臺低電感，大容量的沖擊電容，它們被放置在沖擊電壓發生器結構中央。該電容采用高密度固體電容器，具有重量輕、體積小的特點，即使在額定工況下連續操作，它們也有足夠的使用壽命。
直流充電電源（由高壓變壓器、倍壓電容、高壓硅堆構成）采用倍壓整流方式。高壓硅堆安裝在一個絕緣支撐板上，通過一個簡單的彈簧壓接機構可手動變換其方向。通過一只保護電阻將直流高電壓輸出到沖擊電壓發生器的第一級電容。用于測量充電電壓的高壓高阻也安裝在這個絕緣支撐板上。為了確保發生器的安全操作，系統提供了一個接地機構。一旦發生器發生異常，接地放電開關會在第一個充電電阻后自動接地，結果所有的沖擊電容都將通過最下一級的電阻放電。

雷電沖擊電壓發生器是模擬自然界脈沖高電壓的試驗設備，而自然界雷電高壓是我們必須要防備的，所以這款裝置的意義是重大的。

湖北儀天成電力設備有限公司
2025年5月28日

上一篇：變壓器容量及損耗參數測試儀在有源情況下的測試介紹下一篇：SF6微量水分測試儀主要特性以及使用注意事項介紹
