特種變壓器變比組別測試儀適用于特種變壓器的變比及相位差測試及帶移相的整流變壓器的測量工作。特種變壓器變比組別測試儀又叫變壓器變比測試儀、變壓器變比全自動測試儀、變壓器變比組別測試儀、變壓器變比測量儀、變壓器變比全自動測量儀。那么，儀天成電力設備有限公司就YTC3317S特種變壓器變比組別測試儀的結構外觀以及鍵盤操作做一波講解。
結構外觀：
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。
1.結構尺寸

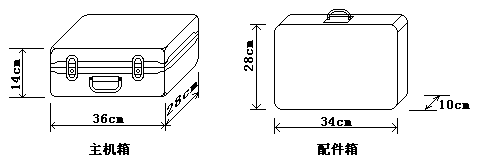

圖一、主機與配件箱尺寸
2.儀器外觀
儀器左側上部是變比測試航空插頭，高壓側，低壓側端子。左側下方是彩色液晶屏，右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、RS232接口、電源線插口、工作開關。
鍵盤操作：
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。
回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。
儀天成電力設備有限公司
2018年9月20日
